滾珠花鍵軸是利用裝在花鍵外筒的滾珠在精密研磨的滾動溝槽中，一邊作平滑滾動，一邊作傳遞力矩，是具有劃時代意義的直線運動系統。以控機床、四軸機械手為例，這類行業中應用滾珠花鍵軸的數量較多，并且種類不一，在設備上也不同。那么該如何來區分判斷呢？

一、花鍵外筒型式

圓筒型滾珠花鍵軸SLT/SOT型

花鍵外筒的外徑為直筒型，在傳輸扭矩時將鍵敲入后使用，是安裝空間新的型式之一。

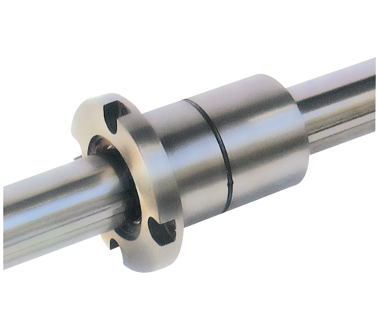

二、圓法蘭型滾珠花鍵軸SLF型

利用法蘭通過螺栓將外筒固定在支撐座上，因裝配簡單，適合用在支撐座上。使用在加工鍵槽有變形的危險或是支撐座的寬度比較狹小的場合，能能完全地防止配合部分產生的旋轉方向間隙。

三、強化端防塵法蘭型滾珠花鍵軸SZF型

強化防塵設計可有效隔絕異物進入滾珠花鍵軸筒中，適用于高淤染的作用環境下。

四、方法蘭型滾珠花鍵軸SOF型

利用法蘭通過螺栓將外筒固定的支撐座上，因裝配簡單，適用于3C、半導體產業等使用。

五、花鍵軸型式

精密實心花鍵軸（標準S型）

通過對花鍵軸的滾動溝槽進行精密研磨，達到高精度而后與外筒配合。

六、中空花鍵軸（H型）

需要配管、配線、排氣或減輕重量的地方，可使用中空花鍵軸。

七、特殊花鍵軸

花鍵軸端或中間部分的直徑比較大時，通過特殊加工制作花鍵部分。
